Как сделать водяной теплый пол в частном доме: расчет, монтаж и подключение

Водяной теплый пол в частном доме — это эффективная и экономичная система отопления, которую можно смонтировать самостоятельно. Чтобы система работала без проблем, важно правильно рассчитать теплопотери, выбрать схему укладки, качественно выполнить монтаж и подключение. В этой статье вы найдете пошаговую инструкцию, которая поможет вам избежать типичных ошибок и создать комфортный обогрев своими руками.

Расчет теплопотерь и выбор схемы укладки

Прежде чем приступать к монтажу, необходимо определить тепловую мощность, которая нужна для каждого помещения. Это позволит выбрать правильный шаг укладки труб и длину контуров.

Методика расчета теплопотерь

Для приблизительного расчета можно использовать упрощенную формулу: на 10 м² площади требуется 1 кВт мощности, при высоте потолков до 3 м. Однако для точного расчета учитывают:

• регион и среднезимнюю температуру;
• материал стен и их толщину;
• количество, размеры и тип окон;
• наличие утепления пола и потолка.

Например, для дома с хорошим утеплением и стеклопакетами теплопотери могут быть 60-80 Вт/м², а для плохо утепленного — до 150 Вт/м². Рекомендуется использовать онлайн-калькуляторы или обратиться к специалисту для точного расчета.

Определение шага укладки труб

Шаг укладки зависит от требуемой тепловой мощности и типа финишного покрытия:

Теплопотери, Вт/м²	Шаг укладки, см
до 80	30
80-120	20
120-150	15
более 150	10

Обратите внимание: точные значения зависят от теплоотдачи трубы и температуры теплоносителя. Для плитки и керамогранита шаг может быть больше, для ламината и паркета — меньше, так как они хуже проводят тепло.

Расчет длины контура

Длина одного контура не должна превышать 100 м (рекомендуется до 80 м), чтобы обеспечить нормальную циркуляцию. Если помещение большое, его делят на несколько контуров примерно равной длины. Количество контуров зависит от площади и шага укладки: например, при шаге 20 см на 10 м² требуется примерно 50 м трубы.

Схемы укладки труб

Существуют основные схемы укладки:

• Змейка — простая, но дает неравномерный прогрев (начало контура горячее, конец холоднее). Подходит для небольших помещений.
• Улитка (спираль) — обеспечивает равномерный прогрев, так как подающая и обратная трубы идут рядом. Рекомендуется для больших площадей и помещений с высокими теплопотерями.
• Комбинированная — сочетает змейку и улитку, используется для сложных планировок.

Выбор схемы также зависит от формы помещения и расположения наружных стен. Для зон с большими теплопотерями (у окон, дверей) трубы укладывают с меньшим шагом.

Подготовка основания и гидроизоляция

Основание под теплый пол должно быть ровным и чистым. Перепады высоты не должны превышать 5 мм на 2 метра. Если есть старое покрытие, его демонтируют. Затем:

Укладка гидроизоляции

На очищенное основание расстилают полиэтиленовую пленку (толщиной не менее 200 мкм) с нахлестом 15-20 см и проклеивают швы скотчем. Это защитит утеплитель от влаги, которая может поступать из перекрытия. В помещениях с повышенной влажностью (ванная, кухня) гидроизоляция обязательна по всей площади пола.

Установка демпферной ленты

По периметру стен на высоту будущей стяжки (обычно 10-15 см) крепится демпферная лента. Она компенсирует тепловое расширение стяжки, предотвращая ее растрескивание. Ленту можно закрепить на клей или дюбели.

Утепление

Чтобы тепло не уходило вниз, укладывают утеплитель. Для первого этажа или над холодным подвалом рекомендуется слой экструдированного пенополистирола толщиной 50-100 мм. Для межэтажных перекрытий достаточно 20-30 мм. Утеплитель должен быть плотным (не менее 35 кг/м³), чтобы выдержать нагрузку стяжки. Сверху утеплителя можно уложить слой фольгированного материала для отражения тепла вверх.

Укладка труб и монтаж коллекторного узла

Для теплого пола используют трубы из сшитого полиэтилена (PEX) или металлопластика диаметром 16 или 20 мм. Перед укладкой трубы должны быть акклиматизированы при комнатной температуре не менее суток.

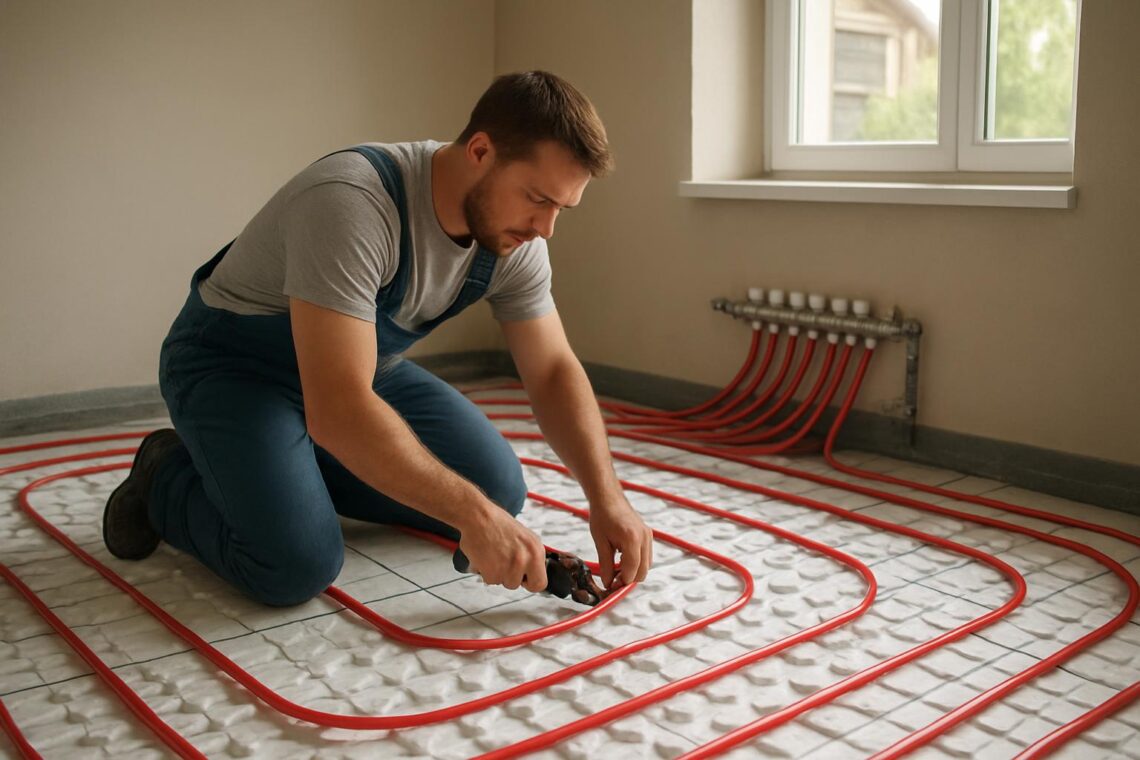

Разметка и крепление

Согласно схеме укладки, на утеплителе размечают трассы. Трубы крепят с помощью клипс, скоб или монтажных шин. Важно соблюдать радиус изгиба: для труб 16 мм — не менее 80 мм, для 20 мм — не менее 100 мм. Не допускайте перегибов и заломов, так как это снижает пропускную способность.

Монтаж коллекторного шкафа

Коллекторный узел устанавливается в специальный шкаф или нишу, обычно в центре дома или вблизи котла. В коллектор входят:

• подающая гребенка с расходомерами;
• обратная гребенка с термостатическими клапанами;
• воздухоотводчик и сливной кран.

Количество выходов должно соответствовать числу контуров. Подключение труб к коллектору выполняется с помощью обжимных или пресс-фитингов. Сначала надевают накидную гайку и кольцо, затем вставляют трубу в штуцер до упора и обжимают.

Гидравлические испытания и опрессовка

Перед заливкой стяжки необходимо проверить герметичность системы. Для этого:

1. Заполните систему водой через сливной кран, открыв воздухоотводчики, чтобы удалить весь воздух.
2. Закройте воздухоотводчики и создайте давление с помощью ручного насоса. Рабочее давление в системе обычно 1,5-2 бара, испытательное — в 1,5 раза выше (но не менее 6 бар).
3. Держите давление в течение 30 минут. За это время давление не должно упасть более чем на 0,5 бар.
4. Осмотрите все соединения на предмет утечек.

Результаты испытаний фиксируются в акте. После успешной опрессовки можно приступать к стяжке.

Заливка стяжки и укладка финишного покрытия

Стяжка выполняет несколько функций: защищает трубы, обеспечивает равномерное распределение тепла и служит основанием для финишного покрытия.

Выбор состава стяжки

Для теплого пола используют:

• цементно-песчаную смесь (классический вариант, требует армирования и добавления пластификатора);
• полусухую стяжку (меньше воды, быстрее высыхает);
• наливной пол (самовыравнивающиеся смеси, но дороже).

Точные пропорции и толщина зависят от конкретной смеси и указаны в инструкции производителя. Поэтому всегда следуйте технической карте.

Толщина стяжки

Минимальная толщина над трубой — 3 см, оптимальная — 5-7 см. Слишком тонкая стяжка может растрескаться, слишком толстая — увеличит время прогрева и нагрузку на перекрытие. Для повышения прочности и теплопроводности в раствор добавляют пластификатор.

Укладка финишного покрытия

После полного высыхания стяжки (обычно 28 дней при естественных условиях) укладывают финишное покрытие. Для теплого пола лучше всего подходит керамическая плитка, керамогранит, ламинат и паркетная доска, специально предназначенные для систем отопления. Ковролин и линолеум на войлочной основе использовать не рекомендуется, так как они препятствуют теплоотдаче.

Подключение к котлу и настройка системы

Теплый пол работает при температуре теплоносителя 35-45°C, в то время как радиаторная система обычно требует 70-80°C. Поэтому прямое подключение к котлу недопустимо — необходим смесительный узел.

Схемы подключения

Основные варианты:

• Через трехходовой клапан — автоматически смешивает горячую воду из котла с обратной, поддерживая заданную температуру.
• С насосно-смесительным узлом — включает насос и клапан, обеспечивает принудительную циркуляцию.
• Через гидрострелку — применяется в сложных системах с несколькими контурами.

Для небольшого дома достаточно установить насосно-смесительный узел на коллектор. Он включает циркуляционный насос, термостатический смеситель и байпас.

Установка и настройка

Насосно-смесительный узел устанавливается перед коллектором. Настройка заключается в установке термостата на нужную температуру (обычно 40°C). Также необходимо отбалансировать расходы в контурах с помощью расходомеров: открывая или закрывая клапаны, добиваются одинакового расхода в каждом контуре.

Подключение к котлу выполняется через патрубки подачи и обратки. Если котел уже обслуживает радиаторы, теплый пол подключается параллельно с отдельным насосом.

Запуск и регулировка теплого пола

После монтажа и настройки системы приступают к запуску:

1. Заполните систему водой и удалите воздух.
2. Включите насос и постепенно повышайте температуру теплоносителя: на 5°C в день до рабочей (35-45°C). Это позволит избежать растрескивания стяжки.
3. Установите термостаты в помещениях для автоматического поддержания комфортной температуры.
4. Проверьте давление в системе, при необходимости подпитайте.

В процессе эксплуатации следите за отсутствием шумов и протечек. В начале отопительного сезона проверяйте герметичность соединений и удаляйте воздух.

Самостоятельный монтаж водяного теплого пола — задача выполнимая, если следовать технологии. Главное — не экономить на материалах и не пропускать этапы опрессовки и настройки. В результате вы получите комфортное и экономичное отопление, которое прослужит десятилетия.

Вопрос: Можно ли укладывать теплый пол под ламинат?

Да, можно, но при соблюдении условий: используйте специальный ламинат с маркировкой для теплых полов, подложка должна иметь высокую теплопроводность (например, с алюминиевыми вставками), и температура теплоносителя не должна превышать 45°C.

Вопрос: Какой шаг укладки труб выбрать для ванной комнаты?

В ванной комнате обычно высокая влажность и требуется больше тепла. Рекомендуется шаг 10-15 см, особенно у наружных стен. Также важно обеспечить хорошую гидроизоляцию.

Вопрос: Нужен ли коллекторный шкаф?

Коллекторный шкаф не обязателен, но желателен: он защищает узлы от повреждений и придает аккуратный вид. Можно установить коллектор в нишу или на стену в подсобном помещении.

Вопрос: Можно ли подключить теплый пол к уже существующей системе отопления?

Да, можно, если котел имеет достаточную мощность и вы установите насосно-смесительный узел. Однако важно правильно рассчитать гидравлику, чтобы не нарушить работу радиаторов.
