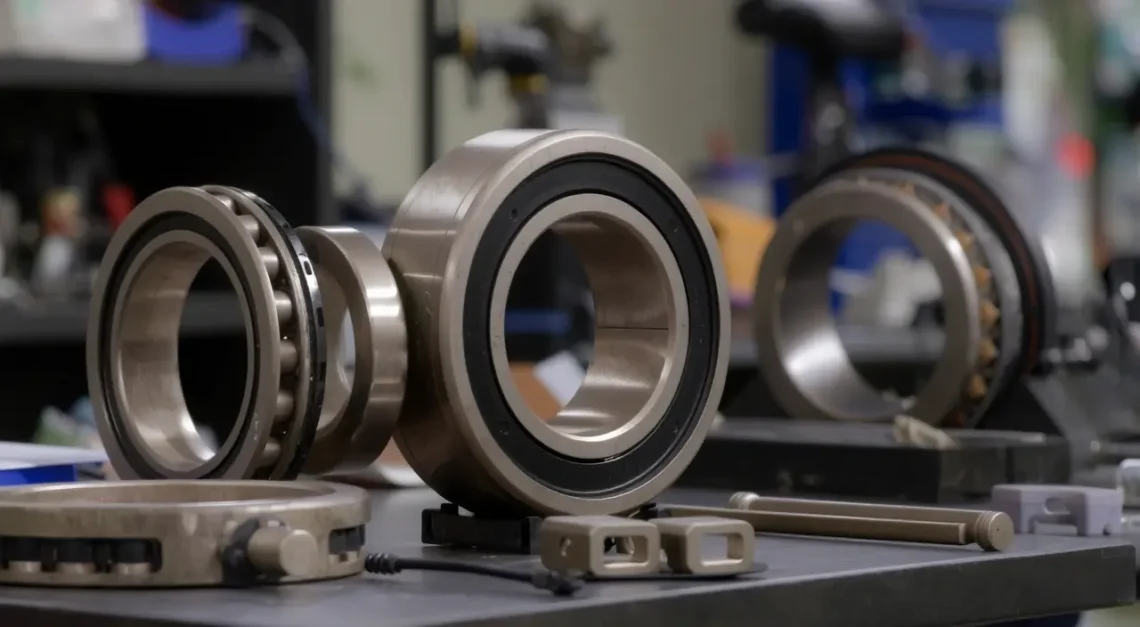

Роликовые радиальные подшипники серий NU NJ N NUP NF NN NNU: размеры, маркировка и правила подбора по ГОСТ
Конструктивные особенности цилиндрических роликовых радиальных подшипников
Цилиндрические роликовые радиальные подшипники предназначены для восприятия преимущественно радиальных нагрузок и применения в узлах с высокой нагрузочной способностью. Их конструкция основана на цилиндрических роликах, внутреннем и наружном кольцах и сепараторе; различия между сериями определяются наличием или отсутствием упорных кромок и возможностью осевого смещения. В тексте приведены практические рекомендации и ссылки на общие принципы чтения маркировки и подбора по ГОСТ. Подобрать и заказать подходящие типоразмеры можно посмотреть Тут.
Конструкция элементов — ролики, внутреннее и наружное кольцо, сепаратор
Цилиндрические ролики обеспечивают контакты с продольной линией качения, что уменьшает контактные напряжения по сравнению с шаровыми подшипниками при тех же нагрузках. Основные элементы:
- ролики — цилиндрической формы, длина и диаметр определяют распределение нагрузки;
- внутреннее и наружное кольцо — одно из колец может иметь упорные кромки для восприятия осевой силы;
- сепаратор — удерживает ролики, определяет контактные углы и обеспечивает равномерность их расположения.
Материал рабочих колец и роликов — хромистая подшипниковая сталь (например, 100Cr6); после термообработки твердость поверхностей обычно составляет порядка 60–64 HRC. Коэффициент линейного расширения стали принят приблизительно 12·10⁻⁶ 1/°C, что учитывается при выборе посадок.
Сравнение серий NU, NJ, NUP, N, NF, NN, NNU по осевой фиксации и направлению нагрузки
Конструктивная разница между сериями связана с расположением упорных кромок и наличием упорных колец. Ключевые характеристики:
| Серия | Осевая фиксация | Возможность осевого перемещения |
|---|---|---|
| NU | нет | внутреннее кольцо может смещаться относительно наружного |
| N | нет | наружное кольцо может смещаться относительно внутреннего |
| NJ | фиксирует в одном направлении | восприятие осевой нагрузки в одну сторону |
| NUP | фиксирует при помощи упорного кольца | возможна фиксация в обе стороны при установке упорного кольца |
| NF | фиксирует в одном направлении (вариант) | аналогично NJ, но конструктивно иное расположение кромок |
| NN / NNU | двухрядные варианты | увеличенная радиальная грузоподъёмность; возможна частичная осевая фиксация |
Выбор серии определяется требованием к осевой фиксации и компенсации тепловых смещений
, поскольку упорные кромки и дополнительные упорные кольца изменяют способность подшипника воспринимать осевую силу.
Размеры и маркировка по ГОСТ
Перечень геометрических параметров и допусков согласно нормативам
Для цилиндрических роликовых подшипников в маркировке и технических данных указываются базовые размеры: d (диаметр отверстия), D (наружный диаметр), B (ширина). В паспортных данных приводятся предельные отклонения и классы точности, требования к поверхностной шероховатости и радиусам закруглений кромок. Для контроля используются измерения диаметра, ширины и радиального зазора по методикам, установленным нормативом.
Система обозначений: как читать индекс серии, размер и дополнительные обозначения
Маркировка по ГОСТ обычно содержит: серию (буквенное обозначение типа), размерное число (диаметр отверстия в мм или код), класс точности и дополнительные префиксы/суффиксы (вариант сепаратора, термообработки, покрытия). При разборе кода следует последовательно выделять буквенную часть (серия), затем числовую (d), затем дополнительные индексы, указывающие на конструктивные модификации и допуски.
Параметры нагрузки и расчёт долговечности
Динамическая и статическая грузоподъёмность, формула L10 и коэффициенты корректировки
Динамическая грузоподъёмность C и статическая грузоподъёмность C0 указываются в справочных данных. Расчётный ресурс по вероятности выработки 90% (L10) задаётся формулами:
- в миллионах оборотов: L10 = (C / P)^(10/3) для цилиндрических роликовых подшипников (показатель нагрузки p = 10/3);
- в часах: L10h = 10^6 · (C / P)^(10/3) / (60·n), где n — частота вращения в об/мин.
Коэффициенты применения учитывают характер нагрузки (ударная, переменная), распределение нагрузки и смазку; при расчетах вводят поправочные коэффициенты на направленность и величину нагрузки.
Скоростные ограничения и влияние температуры на ресурс
Ограничения по скорости зависят от размеров и смазки; для расчёта режимов используется параметр DN = d·n, где d — диаметр в мм, n — об/мин. Температура влияет на вязкость смазки, внутренний зазор и тепловые натяги: изменение зазора примерно равно произведению коэффициента теплового расширения и разности температур между кольцами и валом.
Подбор посадок и внутренних зазоров
Рекомендации по посадкам вала и корпуса для разных условий нагружения
Для обеспечения распределения нагрузок и компенсации теплового удлинения рекомендуется комбинировать посадку: обычно внутреннее кольцо получает посадку на вал с допуском h6 (скользящая или слабонажатая), наружное — в корпус с допуском H7 (прессовая посадка) при необходимости жёсткой фиксации. В случаях высоких температур или значительных осевых смещений предпочтительны посадки, допускающие относительное перемещение кольца.
Методика определения и контроля внутреннего радиального зазора
Внутренний зазор контролируется измерением перемещенияrings при фиксировании внешнего или внутреннего кольца с использованием индикатора часового типа; также применяются специальные калибры и наборы щупов. Номинальные классы зазора обозначаются в стандарте и выбираются в зависимости от температуры, допускаемых смещений и режима работы.
Монтаж, смазка и эксплуатационное обслуживание
Практические приёмы монтажа и демонтажа без повреждений
При монтаже следует избегать передачи усилий через дорожки качения: запрессовку выполнять по тому кольцу, которое принимает усилие посадки (прессовать по наружному кольцу при установке в корпус или по внутреннему кольцу при запрессовке на вал), применять нагрев до контролируемой температуры равномерно (индукционный нагрев или масло) и съемники для демонтажа.
Локальные удары и перекосы при установке приводят к пластическим деформациям дорожек
.
Выбор смазки, режимы перезарядки и контроль состояния
Выбор смазки определяется температурой, скоростью и типом нагрузки: минеральные масла и литиевые комплексные смазки используются для стандартных режимов, синтетические — при высоких температурах или скоростях. Интервалы перезарядки зависят от режима и объёма смазочного пространства; контроль состояния — по температуре, уровню вибрации и визуальному осмотру уплотнений.
Диагностика неисправностей и меры по предупреждению
Типичные повреждения, причины и признаки (вибрация, шум, нагрев)
Частые дефекты: выкрашивание дорожек, кольцевой и локальный износ, повышение люфта, коррозия. Признаки неисправностей — рост вибрации и шума, устойчивое повышение температуры, изменение внутреннего зазора. Регулярный мониторинг позволяет выявить проблемы на ранней стадии.
Методы восстановления, критерии замены и требования к приёмке
Восстановление возможно при незначительном износе (вправление/шлифовка уплотнений, замена сепаратора), но при выкрашивании дорожек или остаточных деформациях замена подшипника обязательна. Критерии приёмки включают соответствие размеров и зазоров требованиям стандарта, отсутствие дефектов поверхностей и соответствие класса точности.
Практический совет: при выборе конфигурации опираться на требуемую осевую фиксацию, ожидаемые температурные режимы и допустимый метод обслуживания.
