Ремень привода ГРМ — замена (ВАЗ-2114)

2. Снимаем переднее правое колесо (см. «Колесо — замена») и брызговик двигателя (см. «Брызговик двигателя — снятие и установка»).

4. Поворачивая коленчатый вал в положение ВМТ такта сжатия первого цилиндра (см. «Ремень привода ГРМ — проверка состояния и регулировка натяжения»).

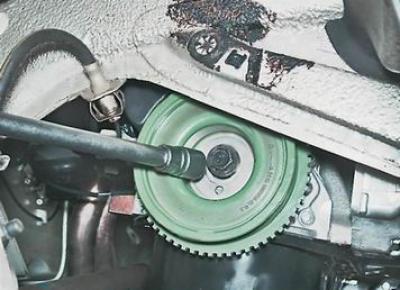

5. Торцовым ключом на 17 мм (на части автомобилей на 19 мм) с удлинителем отворачиваем болт крепления шкива, при этом помощник через окно в картере сцепления (см. «Ремень привода ГРМ — проверка состояния и регулировка натяжения»), шлицевой отверткой, вставленной между зубьями венца маховика, удерживает вал от проворачивания.

7. Отворачиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня (см. «Ремень привода ГРМ — проверка состояния и регулировка натяжения»).

8. Снимаем зубчатый ремень со шкивов.

9. Вращая натяжной ролик, проверяем его состояние. Ролик, имеющий люфт и издающий сильный шум при вращении заменяем (см. «Натяжной ролик ремня привода ГРМ — замена»).

Установка

1. Проверяем совпадение меток на зубчатом шкиве коленчатого вала и приливе на корпусе масляного насоса.

2. Так же убеждаемся в совпадении метки на шкиве распределительного вала и выступа задней крышки ремня привода.

3. Надеваем ремень на шкивы и натяжной ролик так, как показано ниже на рисунке, не допуская смещения установочных меток.

Замечание: Надевать ремень нужно так, чтобы ветвь ремня между шкивами распределительного и коленчатого валов была натянута. Допускается немного повернуть распределительный вал в пределах толщины зуба ремня (так, чтобы метка D не сместилась в сторону от выступа С).

Схема привода распределительного вала: 1 — зубчатый шкив коленчатого вала двигателя; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя крышка ремня привода ГРМ; 5 — зубчатый шкив распределительного вала; 6 — зубчатый ремень привода ГРМ; 7 — прилив на крышке масляного насоса; А — метка на зубчатом шкиве коленчатого вала; В — метка на приливе крышки масляного насоса; С — выступ на задней крышке ремня привода ГРМ; D — метка на зубчатом шкиве распределительного вала

5. Заворачиваем болт крепления шкива коленчатого вала и, повернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе. При необходимости переустанавливаем ремень.

6. Устанавливаем на место шкив коленчатого вала и затягиваем болт его крепления моментом 97,9-108,8 Н·м (9,9-11,1 кгс·м).

7. Устанавливаем на место переднюю крышку ремня привода ГРМ и ремень привода генератора в последовательности, обратной снятию.
