Как правильно сделать электрику в деревянном доме: требования безопасности и схемы проводки
В деревянном доме электропроводку следует выполнять только по открытой схеме или в стальных трубах, так как это исключает возгорание при коротком замыкании. Используйте негорючий кабель (ВВГнг-LS) и обязательно устанавливайте УЗО и автоматы защиты. Скрытая проводка в деревянных конструкциях без металлической оболочки запрещена нормами ПУЭ.
Требования безопасности и нормативные документы
Электромонтаж в деревянном доме регламентируется Правилами устройства электроустановок (ПУЭ, глава 7.1) и СП 256.1325800.2016. Основные требования направлены на предотвращение пожаров и поражения током. Дерево — горючий материал, поэтому любые повреждения изоляции или перегрев кабеля могут привести к возгоранию. Также важно учитывать усадку деревянного дома, которая может деформировать проводку.
Обязательные элементы безопасности:
- УЗО (устройство защитного отключения) на все группы розеток и освещения.
- Автоматические выключатели с правильными номиналами.
- Заземление и система уравнивания потенциалов.
- Молниезащита для отдельно стоящих домов.
При монтаже необходимо использовать металлические трубы или короба для скрытой прокладки, а также негорючие кабель-каналы для открытой. Все соединения должны быть доступны для обслуживания.
Выбор типа проводки: скрытая или открытая
В деревянном доме можно выбрать один из двух способов прокладки кабеля: открытый или скрытый. Каждый имеет свои особенности.
Скрытая проводка

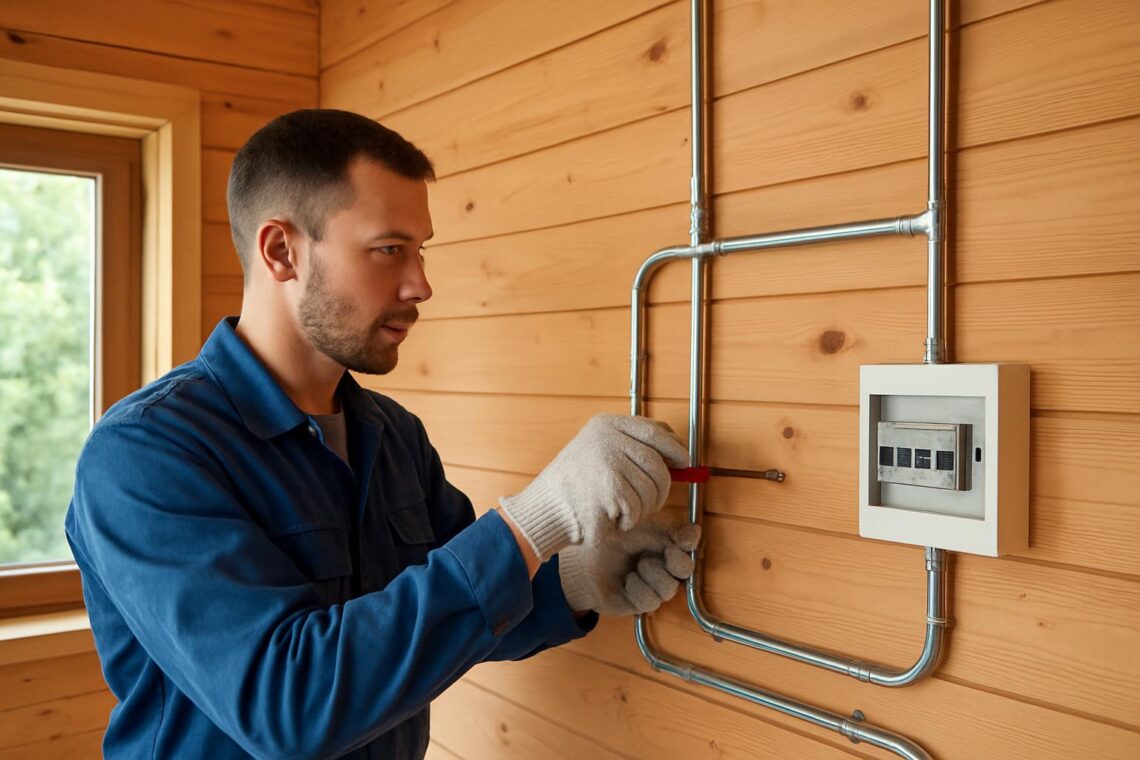

Скрытая проводка в деревянном доме допускается только в металлических трубах или глухих стальных коробах. Это связано с тем, что при повреждении кабеля или коротком замыкании труба локализует возгорание. Пластиковые гофры и кабель-каналы для скрытой прокладки в деревянных конструкциях использовать запрещено.
Минусы скрытой проводки: сложность монтажа, высокая стоимость, трудности с доступом к проводам. Плюсы — эстетика, так как провода не видны.
Открытая проводка
Открытая проводка — более простой и безопасный вариант. Кабель прокладывается по поверхности стен в негорючих кабель-каналах, на роликах (ретро-стиль) или в металлических лотках. Это упрощает доступ к проводам и позволяет быстро обнаружить проблему. Открытая проводка также допускается нормами и часто используется в деревянных домах.
Ретро-проводка с витыми проводами на керамических изоляторах — популярный дизайнерский вариант, но требует использования специального кабеля с негорючей изоляцией.
Выбор кабеля и комплектующих
Для деревянного дома подходят только кабели с негорючей изоляцией, например, ВВГнг-LS или NYM. Они не распространяют горение и обладают низким дымообразованием. Сечение кабеля зависит от нагрузки: для освещения — 1,5 мм², для розеток — 2,5 мм², для мощных приборов (плита, котел) — 6 мм² и более.
Автоматические выключатели выбираются по току: для освещения — 10 А, для розеток — 16 А, для мощных потребителей — 25–32 А. УЗО должно иметь номинальный ток не меньше тока автомата и дифференциальный ток 30 мА для защиты от поражения током, 10 мА для влажных помещений.
Все соединения выполняйте в распределительных коробках с использованием клеммников (Wago, винтовые). Скрутки недопустимы — они создают переходное сопротивление и нагреваются.
Составление схемы электропроводки
Перед монтажом составьте схему, разделив все потребители на группы. Обычно выделяют: освещение, розетки жилых комнат, кухню, санузел, отдельные линии для электроплиты, котла и других мощных приборов. Каждая группа подключается к отдельному автомату в щитке.
Пример схемы для типового деревянного дома:
| Группа | Потребители | Автомат | Кабель |
|---|---|---|---|
| Освещение 1 этажа | Лампы, люстры | C10 | ВВГнг-LS 3×1,5 |
| Освещение 2 этажа | Лампы, люстры | C10 | ВВГнг-LS 3×1,5 |
| Розетки 1 этажа | Комнаты, коридор | C16 | ВВГнг-LS 3×2,5 |
| Розетки 2 этажа | Спальни | C16 | ВВГнг-LS 3×2,5 |
| Кухня | Холодильник, духовка, СВЧ | C25 | ВВГнг-LS 3×4 |
| Санузел | Стиральная машина, фен | C16 + УЗО 10 мА | ВВГнг-LS 3×2,5 |
| Электрокотел | Котел отопления | C32 | ВВГнг-LS 5×6 |
Распределительный щиток размещайте у входа, в сухом месте. В нем устанавливаются вводной автомат, УЗО, автоматы групп, шины заземления и нуля. Все соединения должны быть аккуратно промаркированы.
Пошаговый монтаж проводки своими руками
Монтаж проводки в деревянном доме можно выполнить самостоятельно, если соблюдать технологию и нормы безопасности. Ниже — пошаговая инструкция.
Этап 1: Разметка и подготовка
Нанесите разметку трасс кабеля: от щитка к розеткам, выключателям, светильникам. Для открытой проводки установите кабель-каналы или ролики. Для скрытой — подготовьте штробы и отверстия в стенах, но помните, что в деревянных стенах штробы делать нельзя, поэтому скрытая проводка обычно выполняется в полу или за подвесным потолком.
Этап 2: Прокладка кабеля
Прокладывайте кабель в кабель-каналах или трубах, закрепляя его через каждые 40–50 см. Не допускайте пересечений и скручиваний. Для скрытой проводки используйте стальные трубы, соединяя их сваркой или резьбой. В местах соединений установите распределительные коробки.
Этап 3: Подключение
Установите подрозетники, розетки, выключатели. Соедините провода в коробках с помощью клеммников. Подключите группы к щитку, соблюдая цветовую маркировку: фаза (коричневый), ноль (синий), земля (желто-зеленый). Установите автоматы и УЗО.
Типичные ошибки и как их избежать
Часто при монтаже допускаются ошибки, которые могут привести к пожару. Вот основные:
- Использование кабеля с горючей изоляцией (например, ПВС без индекса нг). Всегда выбирайте ВВГнг-LS или NYM.
- Соединение проводов скрутками. Это приводит к нагреву и искрению. Используйте клеммники.
- Игнорирование усадки дома. При прокладке кабеля оставляйте запас на усадку, особенно в вертикальных штробах.
- Экономия на УЗО и автоматах. Установка только автоматов без УЗО не защищает от поражения током.
Также важно не допускать прокладки кабеля вплотную к дымоходам и другим нагревающимся поверхностям.
Проверка и ввод в эксплуатацию
После монтажа необходимо провести проверку проводки. Выполните измерение сопротивления изоляции мегаомметром (должно быть не менее 0,5 МОм), проверьте заземление и срабатывание УЗО. Вызовите специалиста для проведения электроизмерений и составления акта. Только после этого можно подавать напряжение и пользоваться электричеством.
Для подключения к внешней сети потребуется разрешение от энергоснабжающей организации. Соберите пакет документов, включая проект электроснабжения, акты скрытых работ и протоколы измерений.
Вопрос: Можно ли использовать скрытую проводку в деревянном доме без металлических труб?
Нет, по ПУЭ скрытая проводка в деревянных конструкциях допускается только в металлических трубах или коробах с локализационной способностью. Это требование обязательно для безопасности.
Вопрос: Какой кабель лучше всего подходит для деревянного дома?
Рекомендуется использовать кабель марки ВВГнг-LS или NYM. Они имеют негорючую изоляцию, не распространяют горение и соответствуют требованиям пожарной безопасности.
Вопрос: Нужно ли заземление в деревянном доме?
Да, заземление обязательно. Оно защищает от поражения током при повреждении изоляции. В деревянном доме необходимо выполнить контур заземления и подключить к нему все розетки и металлические корпуса приборов.
Вопрос: Можно ли сэкономить, не устанавливая УЗО?
Не стоит. УЗО спасает жизнь при утечке тока. Без него риск поражения электрическим током значительно возрастает, особенно во влажных помещениях.
