Электрические тёплые полы: обзор технологий монтажа и принципов работы
Подробная информация есть по ссылке https://www.aurafloor.ru/elektricheskie-teplye-poly/teplye-poly-atom/
Принципы работы и основы конструкции

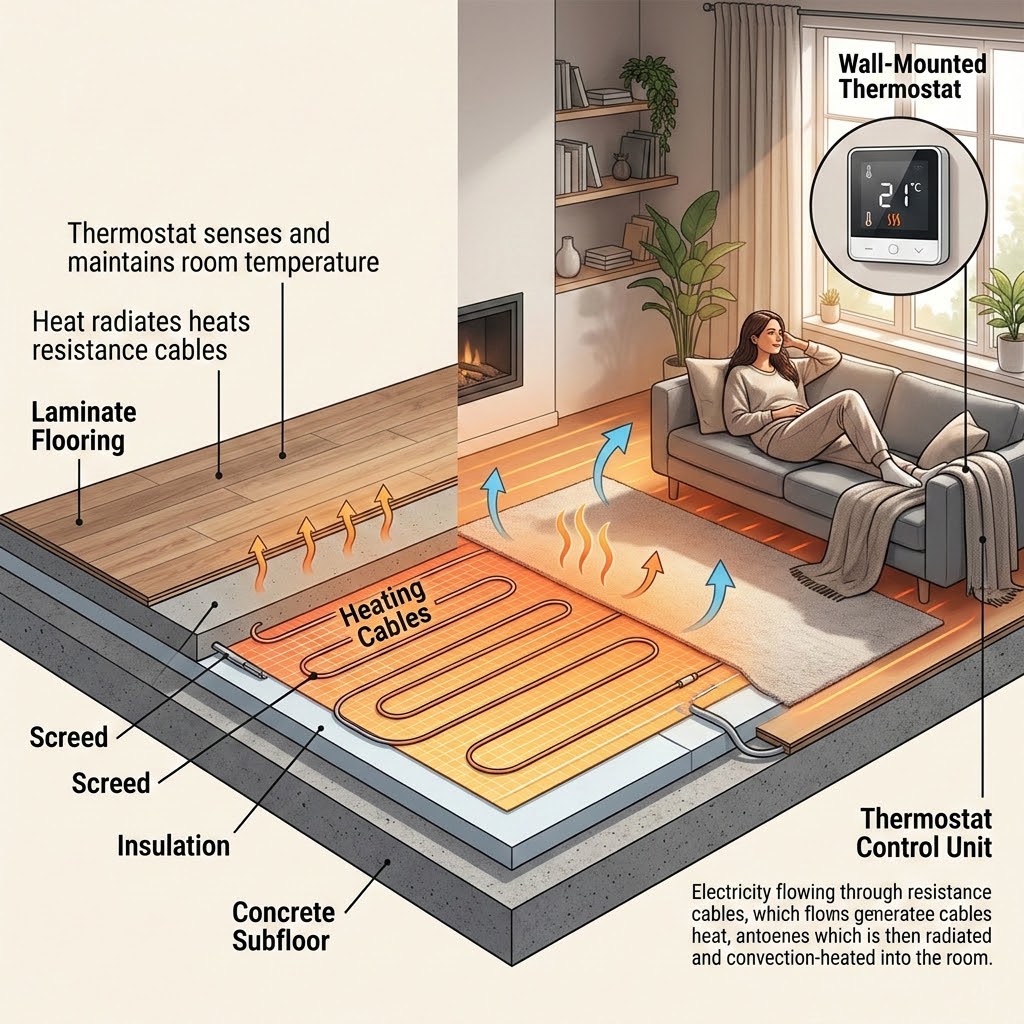

Электрический тёплый пол представляет собой систему нагревательных элементов, размещённых под отделочным покрытием и управляемых термостатом. Тепло передается через слой основания к поверхности пола и далее в пространство помещения. Такой способ обогрева обеспечивает равномерное распределение тепла по площади и может дополнять или заменять другие отопительные контуры. При правильной настройке система работает экономично за счёт передачи тепла преимущественно кондукцией и конвекцией, без водяной циркуляции. К основным компонентам относят нагревательный элемент, изоляцию, датчики температуры и термостат, а также элементы монтажа и электрическую развязку. Нагревательный элемент может быть реализован в виде матов, кабелей или инфракрасной пленки; изоляция предотвращает теплопотери вниз и увеличивает общую эффективность. Управление осуществляется через термостат, который получает данные от датчиков положения под полом и поддерживает заданную температуру поверхности. Структура нагревательных элементов и их роль. Нагревательные маты представляют собой сеть кабелей, закреплённых на сетке из Glasfaser или другого композитного материала, обеспечивающей равномерное положение кабелей по площади. Шаг укладки матов обычно определяется задачей обогрева и отделкой пола и влияет на степень прогрева поверхности. Кабельные системы состоят из отдельных участков кабелей, уложенных по плану разметки, что позволяет реализовать точечное или зональное нагревание. Инфракрасные пленки выполнены в виде тонкого нагревательного слоя, который устанавливается под покрытие и прогревается за счёт выпусков длинноволнового излучения. В любом случае под нагреватель нужен слой теплоизоляции, снижающий теплопотери и увеличивающий отдачу системы. Эталонные сценарии работы термостата. Термостат задаёт целевую температуру поверхности пола и включает или выключает цепь нагревателя в зависимости от фиксированной или программируемой логики. В открытой схеме датчик уровня пола передает реальные значения температуры, по которым корректируются параметры нагрева. Циклическая регулировка позволяет поддерживать комфортный режим, минимизируя энергопотребление. Для безопасной эксплуатации важна возможность автоматического отключения при перегреве или выходе за пределы предустановленных параметров.
Типы нагревательных систем подогрева пола
Маты, кабели и пленки: особенности и назначение. Маты подходят для равномерного отопления больших площадей, когда требуется постоянный и предсказуемый обогрев по всей поверхности. Кабельные системы обеспечивают гибкость в планировке и позволяют задавать зоны нагрева с различной мощностью; такие решения часто выбирают для помещений со сложной геометрией. Инфракрасные пленки являются тонким нагревательным слоем, который кладётся под отделку и разогревается за счёт лучистого тепла, что особенно заметно в случаях ограниченной высоты пола. В каждом случае важна совместимость с отделочными покрытиями, уровень теплоизоляции и требования к безопасной эксплуатации.
Проектирование, монтаж и эксплуатация
Этапы монтажа и требования к утеплению. Проект начинается с оценки слоя основания и расчёта необходимой мощностной плотности на квадратный метр, учитывая тип отделочного покрытия и климатическую зону. Затем выполняется монтаж теплоизоляции под полом, что снижает теплопотери и повышает общую эффективность. Далее происходит раскладка нагревательных элементов согласно выбранному типу: маты раскладываются по площади с закреплением на грунтовке, кабели укладываются по заранее размеченной контурами схемы, инфракрасная пленка укладывается в укороченной толщине слоёв. Важна фиксация датчиков температуры и установка термостата в удобной точке управления. После укладки следует проверить цепи на целостность и выполнить пробный запуск, прежде чем устанавливать отделочные покрытия. Совместимость с отделочными покрытиями и высотой пола. Покрытие пола влияет на эффективность работы и требования к системе. Плиточные и каменные покрытия обычно требуют более высокой мощности и стабильной теплоотдачи, что оправдывает применение маты или кабельной системы соответствующей мощности. Ламинат и виниловые покрытия допускаются при соблюдении рекомендаций по минимальной температуре поверхности и толщине слоя отделки, а также при наличии предварительной теплоизоляции. При использовании древесных материалов в составе пола целесообразно учитывать ограничение по максимальной температуре поверхности и обеспечить защиту от перегрева за счёт термостата и датчиков.
Безопасность и энергоэффективность
Защита от перегрева и контроль температуры. Системы подогрева пола оснащаются защитой от перегрева и автоматическими механизмами отключения в случае превышения заданной температуры. Датчики температуры пола фиксируют реальную температуру подъёмной поверхности, что позволяет термостату корректировать режим нагрева. Раздельная укладка кабелей или установка зон нагрева требует проектирования с учётом максимальной мощности и равномерности распределения тепла, чтобы не возникло локальных перегревов под отделкой. Рекомендации по экономичной работе и регламентам. Энергоэффективность достигается за счёт использования теплоизоляции под полом и регулирования работы через программируемый режим. В качестве ориентира для жилых помещений с различными отделочными покрытиями подойдёт диапазон температуры поверхности пола в пределах примерно 20–28 градусов по Цельсию, с более высокой комфортной настройкой на плитке и камне. Влияние на энергопотребление оказывает точный расчёт мощности на метр площади, правильный выбор типа нагревательного элемента и соблюдение требований по монтажу и эксплуатации. Регламентные требования предусматривают безопасную эксплуатацию, защиту цепей от коротких замыканий и исключение перенагрузок, что должно учитывать внимательное планирование электрической развязки и соответствие локальным нормам электробезопасности.
