Устройства для герметизации технологических отверстий: технические параметры, монтаж и критерии выбора дисклудеров

При возведении монолитных конструкций с применением сборно-переставной опалубки после демонтажа стяжных болтов в теле бетона остаются сквозные отверстия диаметром от 20 до 35 мм. Отсутствие или некачественная гидроизоляция этих каналов приводит к фильтрации грунтовых и поверхностных вод, коррозии арматуры и разрушению бетона. Согласно данным производителей, использование специализированных устройств — дисклудеров  https://centurione.ru/shop/diskluder/— позволяет герметизировать до 1000 отверстий за смену с гарантированной водонепроницаемостью до 2,0 МПа .

Конструктивные особенности и материалы дисклудеров

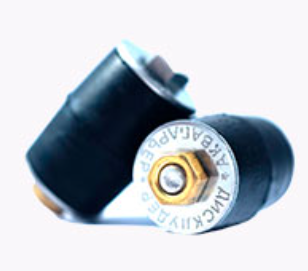

Дисклудер представляет собой узкоспециализированное изделие для гидроизоляции монтажных отверстий. Конструкция защищена патентом РФ и включает четыре основных элемента :

1. Уплотняющий элемент (пробка) — цилиндрическая втулка из эластомерного материала с центральным осевым отверстием.

2. Стяжной болт — металлический стержень, проходящий через центральное отверстие пробки.

3. Гайки осевого сжатия — обеспечивают деформацию уплотнителя.

4. Браслетные устройства — металлические шайбы для фиксации уплотняющего элемента в напряженно-деформированном состоянии.

Материалы изготовления:

• Уплотнитель — резина на основе этиленпропиленового каучука (EPDM) с высокой химической стойкостью к слабым кислотам, щелочам и агрессивным средам.

• Металлические элементы — коррозионно-стойкая сталь, устойчивая к воздействию влаги в бетонной среде.

Принцип действия основан на радиальной деформации эластичной пробки при затягивании гаек. Вращение гайки приводит к сжатию уплотнителя браслетами в осевом направлении, что вызывает его объемное расширение и полное перекрытие зазора между пробкой и стенками отверстия .

Технические параметры и типоразмеры

Производитель «Аквастоп» выпускает дисклудеры трех основных типоразмеров, различающихся по диаметру герметизируемого отверстия и рабочему усилию затяжки .

Сравнительная таблица технических характеристик:

Типоразмер выбирается исходя из фактического диаметра отверстия, оставшегося после демонтажа опалубки. Для отверстий диаметром до 25 мм применяется Д-25/40, до 30 мм — Д-30/40, до 32 мм — Д-32/50. При несоответствии диаметра отверстие рассверливается до требуемого значения .

Технология монтажа: пошаговая инструкция

Установка дисклудера выполняется на готовую бетонную конструкцию, после набора бетоном проектной прочности и демонтажа опалубки. Процесс монтажа, включая подготовку отверстия, занимает около 10 секунд на одно устройство .

Этап 1. Подготовка отверстия

Технологическое отверстие разбуривается до требуемого диаметра с учетом допусков. Глубина разбуривания определяется проектом производства работ и не должна превышать отметку установки устройства. Запрещается разбуривание отверстия «навылет» .

Рекомендуемые диаметры разбуривания:

• Для Д-25/40: 25 + 2 мм

• Для Д-30/40: 30 + 2 мм

• Для Д-32/50: 32 + 3 мм

После разбуривания отверстие очищается от бурового шлама с помощью щетки-ерша. Наличие остатков шлама снижает качество прилегания уплотнителя и может стать причиной протечек.

Этап 2. Установка дисклудера

С помощью трубчатого (торцевого) ключа устройство досылается в отверстие «до упора» на проектную глубину. Важно: глубина установки должна строго соответствовать отметке, указанной в проекте производства работ.

Этап 3. Фиксация и затяжка

Гайка осевого сжатия затягивается шуруповертом с регулируемым крутящим моментом «до отказа» .

Параметры затяжки для каждого типоразмера:

• Д-25/40 — крутящий момент 18–20 Н·м

• Д-30/40 — крутящий момент 18–20 Н·м

• Д-32/50 — крутящий момент 28–32 Н·м

Превышение рекомендованного крутящего момента может привести к разрушению уплотнителя или срыву резьбы. Недостаточная затяжка не обеспечит необходимой герметичности.

Этап 4. Маскировка отверстия

Для эстетической маскировки отверстие с внешней стороны может быть заполнено безусадочным цементным составом или строительным раствором . Состав наносится после завершения затяжки и визуального контроля качества установки.

Области применения и ограничения

Дисклудеры предназначены для герметизации отверстий от стяжных болтов разборно-переставных опалубок в ограждающих конструкциях различного назначения :

• Жилые и общественные здания (монолитный бетон, кирпич, камень)

• Гидротехнические сооружения (напор воды до 200 м вод. ст.)

• Подземные сооружения и паркинги

• Промышленные объекты

• Резервуары и бассейны

Ограничения и риски:

1. Неприменимость для сквозных отверстий — установка производится только в глухие отверстия, не выходящие на противоположную сторону конструкции.

2. Требования к состоянию бетона — края отверстия должны быть без сколов и раковин. Наличие дефектов снижает герметичность прилегания.

3. Температурные ограничения — EPDM сохраняет эластичность в диапазоне температур от -45°C до +120°C. При отрицательных температурах монтаж требует дополнительного прогрева уплотнителя.

4. Несовместимость с нефтепродуктами — EPDM не устойчив к длительному контакту с минеральными маслами и топливом. При работе на объектах с такими средами требуется применение альтернативных материалов.

Комплектация поставки

Поставка дисклудеров осуществляется в заводской упаковке — пластиковом ведре с контрольным замком .

Стандартная комплектация:

• Д-25/40 в сборе — 300 шт

• Д-30/40 в сборе — 300 шт

• Д-32/50 в сборе — 200 шт

• Инструкция по установке — 1 экз.

По согласованию с заказчиком состав комплекта может быть изменен. Отдельные позиции доступны к заказу в любом количестве (кратно одному изделию).

Рекомендации по выбору

Выбор дисклудера выполняется на основании следующих параметров:

1. Диаметр отверстия — измеряется фактический диаметр после демонтажа опалубки. При несовпадении допускается рассверливание до ближайшего типоразмера.

2. Проектный напор воды — для объектов с гидростатическим давлением до 80 м вод. ст. достаточно Д-30/40; свыше 80 м — Д-25/40 или Д-32/50.

3. Диаметр стяжного болта — должен соответствовать резьбовому отверстию устройства (М8 или М10).

4. Объем работ — при больших объемах экономически обоснован заказ полной заводской комплектации.
